1.一種近視眼近距兒童視力檢測儀裝置，包括底座和云臺；其特征在于：所述底座頂面連接云臺，所述云臺包括滑動臺面，云臺基座，折疊臺架和伸縮臺架；所述滑動臺面底面連接底座，滑動臺面頂面連接云臺基座，所述云臺基座內設有折疊臺架，所述折疊臺架頂部連接伸縮臺架。
兒童視力檢測儀裝置滑動臺面
2.根據權利要求1所述的一種近視眼近距兒童視力檢測儀裝置，其特征在于：所述滑動臺面和底座之間通過滑道連接。
3.根據權利要求1所述的一種近視眼近距兒童視力檢測儀裝置，其特征在于：所述云臺基座呈鏤空矩形，折疊臺架底端通過轉軸連接云臺基座內壁上。
4.根據權利要求1所述的一種近視眼近距兒童視力檢測儀裝置，其特征在于：所述伸縮臺架底端通過轉軸連接折疊臺架頂端，伸縮臺架頂端設有擋板。
5.根據權利要求1所述的一種近視眼近距兒童視力檢測儀裝置，其特征在于：所述底座正面設有把手，底座兩側設有固定綁帶，所述固定綁帶的外端上設有固定卡固裝置。
6.根據權利要求1所述的一種近視眼近距兒童視力檢測儀裝置，其特征在于：所述折疊臺架和伸縮臺架可用伸縮三角架替換。
7.根據權利要求1所述的一種近視眼近距兒童視力檢測儀裝置，其特征在于：所述底座內設有蓄電池，主控電路板，無線收發裝置，驅動電機；所述主控電路板分別連接蓄電池，無線收發裝置，驅動電機；所述驅動電機連接滑動槽。
說明書
一種近視眼近距兒童視力檢測儀裝置
技術領域
本發明涉及一種近視眼治療設備，尤其是涉及一種近視眼近距兒童視力檢測儀裝置。
背景技術
近年來近視的發病率居高不下，人數越來越多，度數越來越深，患近視者年紀越來越小，據最新統計，我國近視眼患者已有3.5億人，美國一般人口近視率約為三分之一，換言之全世界有近20億近視患者，并且數量在不斷攀升；我國少年兒童弱視發病率接近5％，患者已超過2000萬。綜上所述，青少年近視弱視已經成為當今世界性的社會問題。
檢查遠近視力有助于分析病情。近視眼遠視力差，近視力一般正常。輕度遠視可能遠近視力正常，或近視力稍差。一般老花眼遠視力正常，近視力較差。眼病導致的視力下降，遠近視力均差。高度近視看近時需要拉近距離。高度遠視遠近視力差，近視力更差。
兒童視力檢測儀裝置滑動臺面
目前，測量近視眼近距視力需要在醫院或眼鏡店進行測量，而測量方式均為常規測試方法；即不方便，也不能隨時了解患者的視力情況，不方便隨時測量。
發明內容
本發明的目的在于提供一種具有方便使用，安全可靠，方便操作，方便隨時了解近視患者的近距視力，方便攜帶等優點的一種近視眼近距兒童視力檢測儀裝置。
本發明是通過以下技術方案實現的：一種近視眼近距兒童視力檢測儀裝置，包括底座和云臺；其特征在于：所述底座頂面連接云臺，所述云臺包括滑動臺面，云臺基座，折疊臺架和伸縮臺架；所述滑動臺面底面連接底座，滑動臺面頂面連接云臺基座，所述云臺基座內設有折疊臺架，所述折疊臺架頂部連接伸縮臺架。
所述滑動臺面和底座之間通過滑道連接。
所述云臺基座呈鏤空矩形，折疊臺架底端通過轉軸連接云臺基座內壁上。
所述伸縮臺架底端通過轉軸連接折疊臺架頂端，伸縮臺架頂端設有擋板。
所述底座正面設有把手，底座兩側設有固定綁帶，所述固定綁帶的外端上設有固定卡固裝置。
所述折疊臺架和伸縮臺架可用伸縮三角架替換。
所述底座內設有蓄電池，主控電路板，無線收發裝置，驅動電機；所述主控電路板分別連接蓄電池，無線收發裝置，驅動電機；所述驅動電機連接滑動槽。
本發明的工作原理：本發明滑動臺面在滑動槽上可往復滑動，方便調節距離，折疊臺架可將伸縮臺架折疊至云臺基座內部，同時也用于支撐伸縮臺架；伸縮臺架與折疊臺架支架通過轉軸進行旋轉并調節二者之間的角度，而折疊臺架和云臺基座之間也通過轉軸進行旋轉和固定；擋板可用于卡固伸縮臺架內的平板電腦等電子裝置；伸縮臺架內是由兩個臺班通過T形槽或凹凸槽等形式進行滑動連接，并可通過調節栓等方式進行固定；底座內部設有主控電路板，無線通訊裝置，蓄電池，驅動電機；主控電路板分別連接無線通訊裝置，蓄電池和驅動電機，驅動電機連接滑動槽內部滑動齒輪，通過齒輪調節滑動槽和滑動臺面之間的滑動距離；滑動臺面內部設有磁鐵或紅外感應器，通過磁鐵或紅外感應器識別滑動距離等相關數據；底座兩側設有固定綁帶，底座內部設有綁帶回轉軸，固定綁帶的一端連接綁帶回轉軸，另一端設有固定卡；底座上設有把手。把手方便攜帶，固定綁帶方便固定折疊臺架和伸縮臺架等。
本發明的有益效果在于：本發明可方便調節平板電腦等電子裝置與眼鏡之間的距離，方便側視近視視力的近距視力，方便攜帶和檢測，也可連接三角架側視近視眼一定距離內的遠端視力；方便使用和安裝，便于生產；本裝置可通過無線通訊裝置連接無線控制終端，方便遠程操作，增加了近視視力的近距視力檢測。
附圖說明：
圖1為本發明的立體結構拆分示意圖。
附圖中：1-底座，2-滑動臺面，3-云臺基座，4-折疊臺架，5-轉軸，6-擋板，7-伸縮臺架，8-滑動槽，9-把手，10-固定綁帶。
具體實施方式：
下面結合說明書附圖對本發明作進一步說明：
實施例1
一種近視眼近距兒童視力檢測儀裝置，包括底座1和云臺；其特征在于：所述底座1頂面連接云臺，所述云臺包括滑動臺面2，云臺基座3，折疊臺架4和伸縮臺架7；所述滑動臺面2底面連接底座1，滑動臺面2頂面連接云臺基座3，所述云臺基座3內設有折疊臺架4，所述折疊臺架4頂部連接伸縮臺架7。
所述滑動臺面2和底座1之間通過滑道連接。
所述云臺基座3呈鏤空矩形，折疊臺架4底端通過轉軸5連接云臺基座3內壁上。
所述伸縮臺架7底端通過轉軸5連接折疊臺架4頂端，伸縮臺架7頂端設有擋板6。
所述底座1正面設有把手9，底座1兩側設有固定綁帶10，所述固定綁帶10的外端上設有固定卡固裝置。
所述折疊臺架4和伸縮臺架7可用伸縮三角架替換。
所述底座1內設有蓄電池，主控電路板，無線收發裝置，驅動電機；所述主控電路板分別連接蓄電池，無線收發裝置，驅動電機；所述驅動電機連接滑動槽8。
實施例2
本發明的工作原理：本發明滑動臺面2在滑動槽8上可往復滑動，方便調節距離，折疊臺架4可將伸縮臺架7折疊至云臺基座3內部，同時也用于支撐伸縮臺架7；伸縮臺架7與折疊臺架4支架通過轉軸5進行旋轉并調節二者之間的角度，而折疊臺架4和云臺基座3之間也通過轉軸5進行旋轉和固定；擋板6可用于卡固伸縮臺架7內的平板電腦等電子裝置；伸縮臺架7內是由兩個臺班通過T形槽或凹凸槽等形式進行滑動連接，并可通過調節栓等方式進行固定；底座1內部設有主控電路板，無線通訊裝置，蓄電池，驅動電機；主控電路板分別連接無線通訊裝置，蓄電池和驅動電機，驅動電機連接滑動槽8內部滑動齒輪，通過齒輪調節滑動槽8和滑動臺面2之間的滑動距離；滑動臺面2內部設有磁鐵或紅外感應器，通過磁鐵或紅外感應器識別滑動距離等相關數據；底座1兩側設有固定綁帶10，底座1內部設有綁帶回轉軸5，固定綁帶10的一端連接綁帶回轉軸5，另一端設有固定卡；底座1上設有把手9。把手9方便攜帶，固定綁帶10方便固定折疊臺架4和伸縮臺架7等。
實施例3

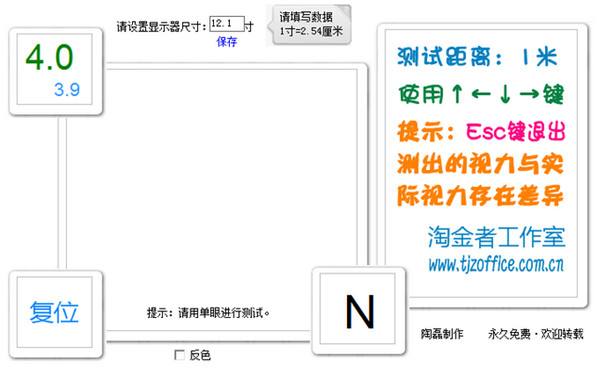

本發明需配合電子設備使用，電子設備中可設有良好的近距測試視力軟件，當打開軟件后，可根據實際情況，調節電子設備和患者之間的距離，精確的調節距離后，可準確的測試出患者的近距視力或遠距視力，方便攜帶和自行測量，也方便醫師攜帶進行上門診斷。
實施例4
本發明方便攜帶，方便家庭購買，方便搭配現有電子設備，例如平板電腦等；方便家庭和醫生及時了解患者近視眼近距視力情況。
兒童視力檢測儀裝置滑動臺面
本發明折疊臺架4內可鏤空，而伸縮臺架7可折疊在折疊臺架內部4，而折疊臺架可折疊4放置在云臺基座3內，當全部折疊收攏后，可通過固定綁帶10進行捆綁固定，方便攜帶；而折疊臺架4上可設有卡固裝置，方便固定折疊臺架4展開的角度；伸縮臺架7可通過滑道或伸縮桿等裝置進行伸縮和固定，方便調節伸縮臺架7內的距離，也方便配合不同的電子設備進行使用。
