  電子視力檢測儀測試終端和數據服務器

  1.一種電子視力檢測儀測試終端和數據服務器,其特征在于,包括視力測試終端和數據服務器;

  所述視力測試終端包括顯示單元、存儲單元、處理單元、接收單元和用戶 輸入單元;所述處理單元分別與所述顯示單元、所述存儲單元、所述接收 單元連接,所述用戶輸入單元與所述接收單元連接;

電子視力檢測儀測試終端和數據服務器


  所述存儲單元用于存儲視力測試的題目;

  所述處理單元讀取所述存儲單元存儲的視力測試的題目并將該視力測試 的題目發送給所述顯示單元;

  所述顯示單元用于顯示所述視力測試的題目;

  所述用戶輸入單元用于測試者通過該用戶輸入單元對所述視力測試的題 目進行回答,并將測試者的回答發送給所述接收單元;

  所述接收單元用于接收所述測試者的回答并將該測試者的回答發送給所 述處理單元,所述處理單元對所述測試者的回答進行處理以得到視力測試 的結果,并將該視力測試的結果發送給所述顯示單元進行顯示;

  所述處理單元與所述數據服務器連接,所述處理單元將測試者的回答發送 給所述數據服務器,所述數據服務器對該測試者的回答進行存儲。

  2.根據權利要求1所述的電子視力檢測儀測試終端和數據服務器,其特征在于,所述視力測試終端還 包括用戶身份采集單元,該用戶身份采集單元與所述處理單元連接,用于 采集測試者的身份信息并將該身份信息發送給所述處理單元,所述處理單 元接收該測試者的身份信息并判斷該測試者是否是第一次使用所述視力 測試系統,如果是則將該測試者的身份信息發送給所述數據服務器,該數 據服務器對所述測試者的身份信息進行存儲,如果不是則所述處理單元讀 取所述數據服務器已存儲的該測試者的身份信息。

  3.根據權利要求2所述的電子視力檢測儀測試終端和數據服務器,其特征在于,所述用戶身份采集單 元為社保卡讀寫器。

  4.根據權利要求1-3中任一項所述的電子視力檢測儀測試終端和數據服務器,其特征在于,所述視力 測試終端還包括適配單元,所述處理單元與該適配單元連接,該適配單元 與所述顯示單元連接,所述處理單元將所述視力測試的題目發送給所述適 配單元,所述適配單元接收所述視力測試的題目并對該視力測試的題目的 文字和圖片進行調整,以適應所述顯示單元的顯示分辨率。

  5.根據權利要求1-3中任一項所述的電子視力檢測儀測試終端和數據服務器,其特征在于,所述視力 測試終端還包括語音提示單元,該語音提示單元與所述處理單元連接,用 于語音告知測試者視力測試的題目和視力測試過程中的注意事項。

  6.根據權利要求1-3中任一項所述的電子視力檢測儀測試終端和數據服務器,其特征在于,所述用戶 輸入單元為遙控器、鍵盤、鼠標或觸摸屏。

  7.根據權利要求6所述的電子視力檢測儀測試終端和數據服務器,其特征在于,所述遙控器包括上鍵、 下鍵、左鍵、右鍵、“是”鍵、“否”鍵、確定鍵和取消鍵。

  8.根據權利要求1-3中任一項所述的電子視力檢測儀測試終端和數據服務器,其特征在于,所述處理 單元為計算機、智能手機、平板電腦或安裝有安卓操作系統的智能電視或 壁掛式智能電視。

  9.根據權利要求1-3中任一項所述的電子視力檢測儀測試終端和數據服務器,其特征在于,所述處理 單元與所述數據服務器通過4G網絡連接。

  10.根據權利要求1-3中任一項所述的電子視力檢測儀測試終端和數據服務器,其特征在于,所述視力 測試的題目包括遠視力測試、對比敏感度測試、黃斑功能測試和色覺測試。

  說明書

  電子視力檢測儀測試終端和數據服務器

  技術領域

  本發明屬于醫療器械的技術領域,具體涉及一種電子視力檢測儀測試終端和數據服務器。

  背景技術

  視力是指眼睛分辨物體的能力,良好的視力對于人們的工作和生活都很重 要,為了保持良好的視力和提早發現眼睛疾病,需要進行視力測試。傳統視力 測試的方法通常是使用國際標準視力表,該國際標準視力表由12行大小不同開 口方向各異的“E”視標組成,不同大小的“E”視標對應不同的視力級別。使 用國際標準視力表測試視力時,測試者站在距離國際標準視力表5米處,醫護 人員指示不同的“E”視標,由測試者回答醫護人員指示的“E”視標的開口 方向,醫護人員根據測試者的回答判斷測試者的視力級別。但該視力測試方法 需要由醫護人員對不同的“E”視標進行指示,也就是測試者需要其他人配合 才能進行測試,不能夠獨自進行視力測試,視力測試不方便,視力測試過程較 復雜且人工成本高。

  發明內容

  為了解決目前視力測試的方法不方便且過程較復雜的問題,本發明提出一 種電子視力檢測儀測試終端和數據服務器,以簡化視力測試的過程,使測試者能夠方便地進行視力測試。

  本發明電子視力檢測儀測試終端和數據服務器包括視力測試終端和數據服務器;所述視力測試終端 包括顯示單元、存儲單元、處理單元、接收單元和用戶輸入單元;所述處理單 元分別與所述顯示單元、所述存儲單元、所述接收單元連接,所述用戶輸入單 元與所述接收單元連接;所述存儲單元用于存儲視力測試的題目,所述處理單 元用于讀取所述視力測試的題目并將該視力測試的題目發送給所述顯示單元, 該顯示單元用于顯示所述視力測試的題目;所述處理單元讀取所述存儲單元存 儲的視力測試的題目并將該視力測試的題目發送給所述顯示單元;所述顯示單 元用于顯示所述視力測試的題目;所述用戶輸入單元用于測試者通過該用戶輸 入單元對所述視力測試的題目進行回答,并將測試者的回答發送給所述接收單 元;所述接收單元用于接收所述測試者的回答并將該測試者的回答發送給所述 處理單元,所述處理單元對所述測試者的回答進行處理以得到視力測試的結果, 并將該視力測試的結果發送給所述顯示單元進行顯示;所述處理單元與所述數 據服務器連接,所述處理單元將測試者的回答發送給所述數據服務器,所述數 據服務器對該測試者的回答進行存儲。

  其中,所述視力測試終端還包括用戶身份采集單元,該用戶身份采集單元 與所述處理單元連接,用于采集測試者的身份信息并將該身份信息發送給所述 處理單元,所述處理單元接收該測試者的身份信息并判斷該測試者是否是第一 次使用所述電子視力檢測儀測試終端和數據服務器,如果是則將該測試者的身份信息發送給所述數據服 務器,該數據服務器對所述測試者的身份信息進行存儲,如果不是則所述處理 單元讀取所述數據服務器已存儲的該測試者的身份信息。

  其中,所述用戶身份采集單元為社保卡讀寫器。

  其中,所述視力測試終端還包括適配單元,所述處理單元與該適配單元連 接,該適配單元與所述顯示單元連接,所述處理單元將所述視力測試的題目發 送給所述適配單元,所述適配單元接收所述視力測試的題目并對該視力測試的 題目的文字和圖片進行調整,以適應所述顯示單元的顯示分辨率。

  其中,所述視力測試終端還包括語音提示單元,該語音提示單元與所述處 理單元連接,用于語音告知測試者視力測試的題目和視力測試過程中的注意事 項。

  其中,所述用戶輸入單元為遙控器、鍵盤、鼠標或觸摸屏。

  其中,所述遙控器包括上鍵、下鍵、左鍵、右鍵、“是”鍵、“否”鍵、確 定鍵和取消鍵。

  其中,所述處理單元為計算機、智能手機、平板電腦或安裝有安卓操作系 統的智能電視或壁掛式智能電視。

  其中,所述處理單元與所述數據服務器通過4G網絡連接。

  其中,所述視力測試的題目包括遠視力測試、對比敏感度測試、黃斑功能 測試和色覺測試。

電子視力檢測儀測試終端和數據服務器


  本發明電子視力檢測儀測試終端和數據服務器具有如下的有益效果:

  測試者使用本發明電子視力檢測儀測試終端和數據服務器進行視力測試時,本發明的顯示單元顯示 視力測試的題目,測試者通過用戶輸入單元對視力測試的題目進行回答,整個 視力測試的過程測試者一個人就能夠完成,不需要醫護人員或其他人配合,測 試者如果想做視力測試就可以做,方便了測試者進行視力測試。本發明視力測 試系統操作簡單,使用方便,簡化了視力測試的過程,每次視力測試測試者一 個人而且使用較短的時間就能夠完成視力測試,這樣測試者進行視力測試的次 數就會增多,有利于及早發現眼睛疾病,及早去醫院治療,很大程度上避免了 眼睛疾病嚴重時才發現而很難或無法進行治療的情況。本發明電子視力檢測儀測試終端和數據服務器對 測試者進行遠視力測試、對比敏感度測試、黃斑功能測試和色覺測試,測試內 容更全面,提高了判斷眼睛是否有疾病的準確性。使用本發明電子視力檢測儀測試終端和數據服務器進 行視力測試時,將測試者的身份信息和測試者對視力測試的題目的回答存儲于 數據庫服務器,這樣醫生在數據服務器中能夠查看測試者對視力測試的題目的 回答,根據測試者的回答對該測試者給出專業的診斷建議;以后如果需要查詢 某個測試者的視力測試結果,在數據服務器上能夠很方便地查詢到。

  本發明電子視力檢測儀測試終端和數據服務器的適配單元用于對視力測試的題目的文字和圖片進行 調整,以適應顯示單元的顯示分辨率,這樣視力測試的題目的文字和圖片能夠 適應不同顯示分辨率的顯示單元,增加了電子視力檢測儀測試終端和數據服務器的適用性,使用更方便。

  本發明電子視力檢測儀測試終端和數據服務器的語音提示單元用于在視力測試開始時,語音告知測 試者需要注意的事項;還用于在視力測試過程中,將視力測試的題目語音告知 用戶,因為做視力測試的很多用戶可能是視力患者,這樣通過語音的方式將視 力測試的題目告訴用戶極大地方便了用戶進行視力測試。

  附圖說明

  圖1為本發明電子視力檢測儀測試終端和數據服務器的結構示意圖;

  圖2為圖1所示的電子視力檢測儀測試終端和數據服務器的工作流程圖;

  圖3為本發明電子視力檢測儀測試終端和數據服務器第一種優選結構的示意圖;

  圖4為本發明電子視力檢測儀測試終端和數據服務器第二種優選結構的示意圖;

  圖5為本發明電子視力檢測儀測試終端和數據服務器的遙控器的結構示意圖;

  圖6為對比敏感度測試時本發明電子視力檢測儀測試終端和數據服務器的顯示單元顯示的圖像的示 意圖;

  圖7為色覺測試時本發明電子視力檢測儀測試終端和數據服務器的顯示單元顯示的圖像的示意圖。

  具體實施方式

  下面結合附圖介紹本發明的技術方案。

  如圖1所示,電子視力檢測儀測試終端和數據服務器包括數據服務器116和視力測試終端,該視力 測試終端包括顯示單元100、存儲單元101、處理單元103、接收單元102、用 戶身份采集單元105和用戶輸入單元104。處理單元103分別與數據服務器116、 顯示單元100、存儲單元101、接收單元102和用戶身份采集單元105連接,用 戶輸入單元104與接收單元102連接。優選地,處理單元103與數據服務器116 通過4G(4th-Generation,第四代移動通信技術)網絡連接。

  用戶身份采集單元105用于采集測試者的身份信息并將該身份信息發送給 處理單元103,該處理單元103接收該測試者的身份信息并判斷該測試者是否是 第一次使用電子視力檢測儀測試終端和數據服務器,如果是第一次使用電子視力檢測儀測試終端和數據服務器則將該測試者的身 份信息發送給數據服務器116,該數據服務器116對測試者的身份信息進行存儲。 優選地,用戶身份采集單元105可以為社保卡讀寫器。存儲單元101用于存儲 視力測試的題目,該視力測試的題目包括遠視力測試、對比敏感度測試、黃斑 功能測試和色覺測試,以能夠對測試者的遠視力、對比敏感度、黃斑功能和色 覺進行測試。處理單元103用于讀取存儲單元101存儲的視力測試的題目,并 將該視力測試的題目發送給顯示單元100,該顯示單元100用于接收處理單元 103發送的視力測試的題目,并將視力測試的題目顯示。測試者在顯示單元100 上看到視力測試的題目后,通過用戶輸入單元104對視力測試的題目進行回答, 用戶輸入單元104用于將測試者對視力測試的題目的回答發送給接收單元102, 用戶輸入單元104可以為遙控器、鍵盤、鼠標或觸摸屏,其中遙控器可以是紅 外遙控器。接收單元102用于接收測試者對視力測試的題目的回答并將該測試 者的回答發送給處理單元103。處理單元103用于接收測試者對視力測試的題目 的回答,然后對該測試者的回答進行處理以得到視力測試的結果,并將視力測 試的結果發送給顯示單元100進行顯示;處理單元103可以為計算機、智能手 機、平板電腦或智能電視,其中智能電視可以為安裝有安卓(Android)操作系 統的智能電視或壁掛式智能電視。處理單元103還用于將測試者的回答發送給 數據服務器116,數據服務器116接收測試者的回答并對測試者的回答進行存儲。

  如圖2所示,圖1所示的電子視力檢測儀測試終端和數據服務器的工作流程如下:

  步驟S1,采集測試者身份信息。

  步驟S2,顯示單元100顯示視力測試的題目。

  步驟S3,測試者通過用戶輸入單元104對視力測試的題目進行回答。

  步驟S4,接收單元102接收測試者的回答,并將該測試者的回答發送給處 理單元103。

  步驟S5,處理單元103對測試者的回答進行處理,以得出視力測試的結果。

  步驟S6,處理單元103將測試者的回答發送給數據服務器116,數據服務 器116存儲測試者的回答。

  下面詳細介紹步驟S1-S6。

  步驟S1,采集測試者身份信息。用戶身份采集單元105用于采集測試者的 身份信息,用戶身份采集單元105可以為社保卡讀寫器,這樣測試者在用戶身 份采集單元105上刷一下自己的社保卡,用戶身份采集單元105就完成了測試 者身份信息的采集。用戶身份采集單元105將采集的測試者的身份信息發送給 處理單元103,該處理單元103接收測試者的身份信息并判斷該測試者是否是第 一次使用電子視力檢測儀測試終端和數據服務器,也就是查看數據服務器116中是否存儲有該測試者的 身份信息,如果沒有存儲該測試者的身份信息,說明該測試者是第一次使用視 力測試系統,則將該測試者的身份信息存儲于數據服務器116,完成該測試者的 建檔處理;如果數據服務器116中存儲有該測試者的身份信息,說明該測試者 不是第一次使用電子視力檢測儀測試終端和數據服務器,則處理單元103讀取數據服務器116中已存儲 的該測試者的身份信息,其中,測試者的身份信息例如包括測試者的姓名、身 份證號和年齡。同時,用戶身份采集單元105還讀取測試者社保卡中最近5次 就醫記錄,并將該就醫記錄發送給處理單元103,處理單元103將該就醫記錄發 送給數據服務器116,數據服務器116對該就醫記錄進行存儲。讀取測試者社保 卡中最近5次的就醫記錄主要是為了了解用戶以往的病情,為本次的視力測試 提供參考。

  步驟S2,顯示單元100顯示視力測試的題目。處理單元103讀取存儲單元 101存儲的視力測試的題目,并將該視力測試的題目發送給顯示單元100,該顯 示單元100接收處理單元103發送的視力測試的題目,并將視力測試的題目顯 示。

  優選的,如圖3所示,視力測試終端還包括適配單元106,處理單元103與 適配單元106連接,適配單元106與顯示單元100連接,處理單元103將視力 測試的題目發送給適配單元106,適配單元106接收視力測試的題目并對該視力 測試的題目的文字和圖片進行調整,以適應顯示單元100的顯示分辨率。這樣 視力測試的題目的文字和圖片能夠適應不同顯示分辨率的顯示單元100,增加了 電子視力檢測儀測試終端和數據服務器的適用性,使用更方便。

  步驟S3,測試者通過用戶輸入單元104對視力測試的題目進行回答。視力 測試的題目包括遠視力測試、對比敏感度測試、黃斑功能測試和色覺測試。下 面以用戶輸入單元104為遙控器為例進行介紹。

  優選地,如圖4所示,視力測試終端還包括語音提示單元115,該語音提示 單元115與處理單元103連接,語音提示單元115用于在視力測試開始時,語 音告知測試者需要注意的事項,例如測試遠視力時測試者與顯示單元100的距 離要為2.5m或5m;語音提示單元115還用于在視力測試過程中,將視力測試的 題目語音告知用戶,因為做視力測試的很多用戶可能是視力患者,這樣通過語 音的方式將視力測試的題目告訴用戶極大地方便了用戶進行視力測試;如果測 試者對當前測試的內容說明不是很理解,語音提示單元115可以將語音提示的 內容重新告知測試者,這樣測試者能夠重聽語音提示的內容,方便對當前測試 的內容的理解和視力測試的進行。

  如圖5所示,遙控器包括上鍵112、下鍵114、左鍵111、右鍵113、“是” 鍵107、“否”鍵108、確定鍵110和取消鍵109。

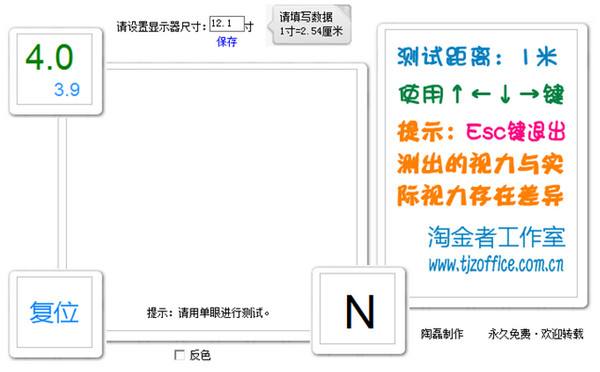

  遠視力測試的題目包括大小不同且開口方向不同的若干個“E”視標,測試 遠視力時,顯示單元100由大到小依次顯示“E”視標,“E”視標的開口方向隨 機出現,由測試者通過遙控器回答“E”視標的開口方向,例如按上鍵112表示 “E”視標的開口向上,按下鍵114表示“E”視標的開口向下,按左鍵111表示 “E”視標的開口向左,按右鍵113表示“E”視標的開口向右,按確定鍵110表 示看不清,按取消鍵109退出遠視力測試。測試過程中,語音提示單元115會有 語音提示:如您平時有戴眼鏡或隱形眼睛的習慣,進行本項測試時請保持佩戴。 每顯示一個“E”視標語音提示單元115就會有語音提示:請指出“E”視標的開 口方向,并按上、下、左、右鍵予以回答,如果看不清,請按“確定”鍵。測 試者的左眼和右眼的視力結果為能看清的最小“E”視標代表的視力級別。

  其中,顯示單元100顯示的“E”視標采用三劃等長的正方形“E”視標。 用戶距離顯示單元100的距離不同,適配單元106會對“E”視標的大小進行調 整,一方面使“E”視標的大小適應顯示單元100的顯示分辨率,另一方面滿足 測試者距離顯示單元100不同時對“E”視標的大小的要求,因為測試者距離顯 示單元100可以是2.5m或5m,測試者距離顯示單元100距離不同對“E”視標 的大小要求也不同。

電子視力檢測儀測試終端和數據服務器


  黃斑功能測試的題目包括阿姆斯勒方格表,測試黃斑功能時,語音提示單 元115會有語音提示:如您平時有戴眼鏡或隱形眼睛的習慣,進行本項測試時 請保持佩戴,準備好后,請遮住您的左眼,并按“確定”鍵開始對右眼進行測 試。測試開始后顯示單元100上顯示阿姆斯勒方格表及問題1和2,

  問題:

  1.周圍的線條是否為彎曲的或者波浪形的?

  2.您是否在圖上看到黑斑或者空白區?

  測試者通過遙控器上的“是”鍵107、“否”鍵108對上述兩個問題進行回 答,按取消鍵109退出黃斑功能測試。然后使用同樣的方法對左眼進行測試。

  如圖6所示,對比敏感度測試時,顯示單元100顯示字母P和遙控器選項 指示圖像,該遙控器選項指示圖像包括遙控器的圖像以及在遙控器的四個方向 鍵處分別標注的字母或數字,如圖中所示,遙控器的左鍵處標注字母B,上鍵處 標注字母P,右鍵處標注字母Q,下鍵處標注數字3,這就表示當顯示單元100顯 示字母P時,如果測試者看到的是字母“B”,則按遙控器的左鍵,如果測試者 看到的是字母“P”,則按遙控器的上鍵,如果測試者看到的是字母“Q”,則按 遙控器的右鍵,如果測試者看到的是數字“3”,則按遙控器的下鍵,如果看不 清則按“確定”鍵,按取消鍵退出對比敏感度測試。顯示單元100會依次顯示 不同的字母,例如,K,Z,C,N,H,V,S,D等字母,且字母的顏色與背景色越來越接 近,即字母的對比度逐漸降低,不同字母的對比度不同。顯示單元100每顯示 一個字母,測試者通過遙控器的四個方向鍵回答所看到的字母或數字。當測試 者有連續兩個字母選擇錯誤時,停止對比敏感度測試。

  如圖7所示,色覺測試時,顯示單元100顯示色覺測試的圖片117和遙控 器指示圖像,該遙控器指示圖像包括遙控器的圖像以及在遙控器的四個方向鍵 處分別標注的數字,如圖中所示,遙控器的左鍵處標注數字2,上鍵處標注數字 12,右鍵處標注數字21,下鍵處標注數字1,這就表示當測試者從圖片117中看 到的是數字2時,則按遙控器的左鍵,當測試者從圖片117中看到的是數字12 時,則按遙控器的上鍵,當測試者從圖片117中看到的是數字21時,則按遙控 器的右鍵,當測試者從圖片117中看到的是數字1,則按遙控器的下鍵,如果看 不清則按“確定”鍵,按取消鍵退出色覺測試。顯示單元100會依次顯示若干 幅色覺測試的圖片117,顯示單元100每顯示一幅圖片117,測試者通過遙控器 的四個方向鍵回答所看到的數字。

  步驟S4,用戶輸入單元104將測試者對遠視力測試、對比敏感度測試、黃 斑功能測試和色覺測試的回答發送給接收單元102,接收單元102接收測試者的 回答,并將該測試者的回答發送給處理單元103。

  步驟S5,處理單元103對測試者的回答進行處理,例如根據測試者對遠視 力測試題目的回答得出測試者的視力級別;對于黃斑功能測試,如果任意一個 問題測試者為肯定回答,說明測試者有可能有視網膜病變,建議到醫院做進一 步檢查;對于對比敏感度測試,根據測試者最后一次回答對的字母的對比度計 算出測試者眼睛的對比敏感度;根據測試者對色覺測試題目的回答得出測試者 是否為色盲。處理單元103將測試者的身份信息以及遠視力、黃斑功能、對比 敏感度和色覺測試的結果發送給顯示單元100進行顯示,以使測試者能夠看到 視力測試的結果。還可以將處理單元103與打印設備連接,這樣能夠將視力測 試的結果打印出來。

  步驟S6,視力測試終端的處理單元103將測試者的回答發送給數據服務器 116,數據服務器116存儲測試者的回答。例如視力測試終端位于測試者的家中 或醫院的視力測試現場,數據服務器116位于醫生的辦公室,視力測試終端的 處理單元103與數據服務器116通過4G網絡連接,測試者在家中或醫院的視力 測試現場使用視力測試終端就可以進行視力測試,視力測試終端的處理單元103 將測試者對視力測試題目的回答發送給數據服務器116,數據服務器116存儲測 試者對視力測試題目的回答;通過上述的步驟S1數據服務器116已存儲該測試 者的身份信息,這樣醫生就可以在遠程的數據服務器116中查看該測試者的身 份信息以及該測試者對視力測試的題目的回答,并根據該測試者的回答對該測 試者給出專業的診斷建議,例如醫生綜合測試者遠視力、對比敏感度、黃斑功 能和色覺測試的結果,判斷測試者是否患有白內障或黃斑變性,如果測試者患 有白內障或黃斑變性則建議測試者盡早去醫院治療。優選地,數據服務器116 還能夠對存儲的測試者的身份信息和測試者對視力測試題目的回答進行統計分 析,例如按照測試者的年齡進行統計。數據服務器116還能夠對視力測試終端 的運行狀態進行監控,如果視力測試終端出現異常,則數據服務器116發出警 告,通知技術人員進行維修。
